Hiệu Chuẩn Máy đo nhiệt độ bằng hồng ngoại HIOKI FT3700-20.

HIOKI FT3700-20 là máy đo nhiệt độ bằng hồng ngoại không tiếp xúc, được sử dụng để đo nhiệt độ tại những vị trí khó tiếp cận, vị trí có nguy cơ điện giật hoặc các bộ phận đang chuyển động. Thiết bị sử dụng cảm biến thermopile, bước sóng đo 8–14 µm và thời gian đáp ứng khoảng 1 giây (90%).

Với dải đo rộng từ -60,0°C đến 550,0°C, HIOKI FT3700-20 được ứng dụng trong nhiều lĩnh vực như kiểm tra máy móc, động cơ, tủ điện, hệ thống HVAC, dây chuyền sản xuất và bảo trì thiết bị công nghiệp.

Trong quá trình sử dụng, cảm biến hồng ngoại, hệ thống quang học và các linh kiện điện tử có thể phát sinh sai lệch. Vì vậy, hiệu chuẩn HIOKI FT3700-20 định kỳ giúp xác định sai số thực tế của thiết bị và đảm bảo độ tin cậy của kết quả đo.

Công ty Cổ phần Điện tử G-Tech cung cấp dịch vụ hiệu chuẩn máy đo nhiệt độ hồng ngoại, nhiệt kế hồng ngoại và nhiều thiết bị đo nhiệt độ khác cho nhà máy, doanh nghiệp sản xuất, phòng QA/QC và phòng thí nghiệm.

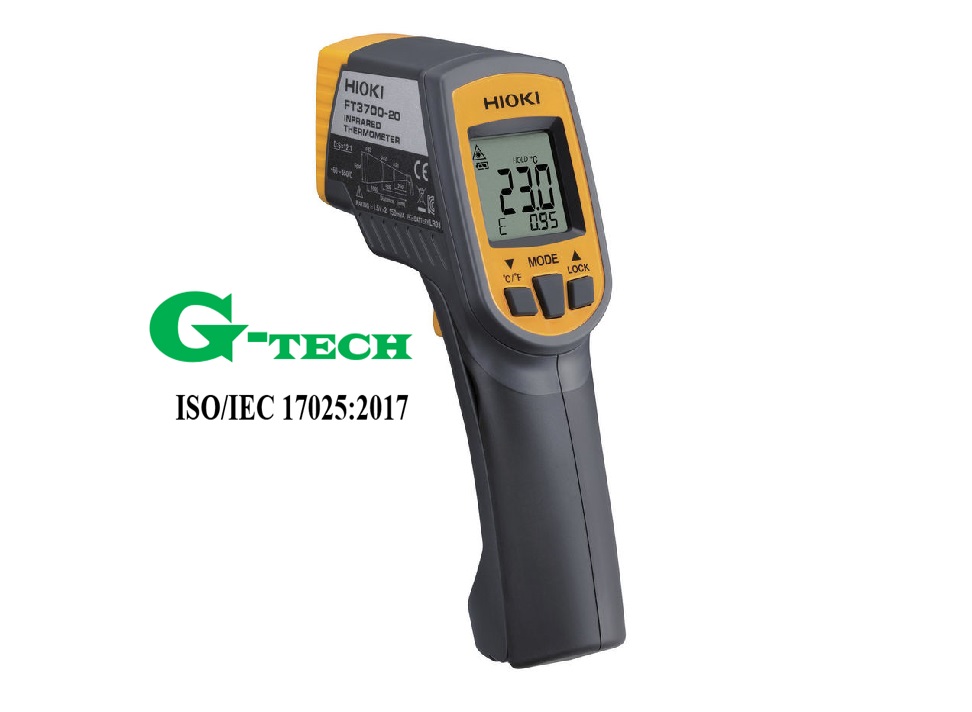

ẢNH: Máy đo nhiệt độ bằng hồng ngoại HIOKI FT3700-20.

1. HIOKI FT3700-20 là gì?

HIOKI FT3700-20 là nhiệt kế hồng ngoại đo nhiệt độ không tiếp xúc.

Thiết bị sử dụng nguyên lý thu nhận bức xạ hồng ngoại phát ra từ bề mặt vật thể để xác định nhiệt độ.

Một số ưu điểm của FT3700-20:

• Đo nhiệt độ không tiếp xúc.
• Dải đo rộng.
• Độ phân giải 0,1°C.
• Thời gian đáp ứng nhanh.
• Có laser hai điểm hỗ trợ xác định vị trí đo.
• Có thể cài đặt hệ số phát xạ.
• Có chức năng MAX/MIN/DIF/AVG.
• Có chức năng cảnh báo.
• Có chế độ đo liên tục.

2. Thông số kỹ thuật HIOKI FT3700-20

Các thông số trên được đối chiếu với tài liệu kỹ thuật chính thức của HIOKI.

3. Độ chính xác của HIOKI FT3700-20

HIOKI công bố độ chính xác của FT3700-20 theo từng vùng nhiệt độ:

HIOKI cũng công bố điều kiện đảm bảo độ chính xác là khoảng 23°C ±3°C và độ ẩm tương đối ≤80%RH, không ngưng tụ.

Vì vậy, khi xây dựng phạm vi hiệu chuẩn, cần lựa chọn các điểm nhiệt độ phù hợp với phạm vi sử dụng thực tế và vùng được nhà sản xuất quy định độ chính xác.

4. Vì sao cần hiệu chuẩn HIOKI FT3700-20?

Máy đo nhiệt độ hồng ngoại có thể bị sai lệch sau thời gian sử dụng do:

• Thiết bị bị rơi hoặc va đập.
• Hệ thống quang học bị bẩn.
• Cảm biến hồng ngoại bị lão hóa.
• Linh kiện điện tử thay đổi đặc tính.
• Pin yếu.
• Sử dụng trong môi trường nhiệt độ cao.
• Hệ số phát xạ cài đặt không phù hợp.
• Khoảng cách đo không phù hợp.
• Bề mặt vật cần đo thay đổi đặc tính phản xạ.

Nếu thiết bị đo không chính xác, kết quả kiểm tra nhiệt độ của máy móc, thiết bị điện hoặc sản phẩm có thể bị sai lệch.

Hiệu chuẩn định kỳ giúp xác định sai số của thiết bị và cung cấp cơ sở để đánh giá độ tin cậy của phép đo.

5. Các hạng mục hiệu chuẩn HIOKI FT3700-20

5.1. Kiểm tra ngoại quan

Kỹ thuật viên kiểm tra:

• Vỏ máy.
• Màn hình LCD.
• Cụm cảm biến.
• Thấu kính hồng ngoại.
• Laser.
• Cò đo.
• Các phím chức năng.
• Khoang pin.
• Các dấu hiệu nứt, vỡ hoặc biến dạng.

Đặc biệt, cần kiểm tra khu vực thấu kính/cửa sổ quang học vì bụi bẩn hoặc hư hỏng có thể ảnh hưởng đến phép đo.

6. Kiểm tra chức năng

Kiểm tra:

• Khả năng khởi động.
• Hiển thị nhiệt độ.
• Cò đo.
• Laser hai điểm.
• Chức năng MAX.
• Chức năng MIN.
• Chức năng DIF.
• Chức năng AVG.
• Chức năng cảnh báo.
• Chế độ đo liên tục.
• Cài đặt hệ số phát xạ.

FT3700-20 hỗ trợ điều chỉnh hệ số phát xạ từ 0,10 đến 1,00 với bước 0,01, giúp phù hợp với đặc tính của các bề mặt cần đo.

7. Hiệu chuẩn nhiệt độ hồng ngoại

Đây là hạng mục quan trọng nhất khi hiệu chuẩn HIOKI FT3700-20.

Thiết bị được kiểm tra bằng nguồn nhiệt/chuẩn nhiệt độ bức xạ phù hợp.

Quy trình cơ bản:

Nguồn nhiệt chuẩn → HIOKI FT3700-20 → So sánh giá trị → Xác định sai số.

Có thể lựa chọn các điểm kiểm tra phân bố trong phạm vi sử dụng, ví dụ:

• 0°C.
• 50°C.
• 100°C.
• 200°C.
• 300°C.
• 400°C.
• 500°C.

Các điểm hiệu chuẩn thực tế cần được xác định dựa trên phạm vi sử dụng, yêu cầu của khách hàng và phương pháp hiệu chuẩn áp dụng.

8. Kiểm tra độ lặp lại

Tại một hoặc nhiều điểm nhiệt độ, kỹ thuật viên có thể thực hiện phép đo lặp lại.

Mục đích:

• Đánh giá tính ổn định của thiết bị.
• Kiểm tra khả năng lặp lại kết quả.
• Phát hiện sự dao động bất thường.
• Đánh giá độ tin cậy của phép đo.

9. Kiểm tra khoảng cách và vùng đo

FT3700-20 có tỷ lệ Distance : Spot = 12:1 và vùng đo khoảng Ø83 mm tại khoảng cách 1000 mm.

Do đó, khi hiệu chuẩn và sử dụng cần chú ý:

• Khoảng cách từ máy đến nguồn nhiệt.
• Kích thước vùng đo.
• Vị trí tâm vùng đo.
• Không để vùng đo vượt ra ngoài bề mặt cần đo.

Đây là yếu tố quan trọng đối với nhiệt kế hồng ngoại vì kết quả có thể bị ảnh hưởng nếu vùng đo bao gồm cả vật thể xung quanh.

10. Hệ số phát xạ khi đo nhiệt độ hồng ngoại

Hệ số phát xạ (Emissivity – ε) có ảnh hưởng đáng kể đến phép đo nhiệt độ hồng ngoại.

FT3700-20 cho phép cài đặt:

ε = 0,10 đến 1,00

với bước điều chỉnh 0,01.

Các bề mặt khác nhau có hệ số phát xạ khác nhau. Vì vậy, khi đo:

• Kim loại bóng.
• Sơn.
• Cao su.
• Nhựa.
• Gỗ.
• Bề mặt oxy hóa.

cần lựa chọn hệ số phát xạ phù hợp để hạn chế sai số do đặc tính bề mặt.

11. Chuẩn sử dụng khi hiệu chuẩn

Tùy phương pháp và phạm vi hiệu chuẩn, có thể sử dụng:

• Nguồn nhiệt bức xạ chuẩn.
• Blackbody chuẩn.
• Thiết bị tạo nhiệt độ chuẩn.
• Nhiệt kế chuẩn.
• Bộ điều khiển nhiệt độ.
• Thiết bị đo nhiệt độ chuẩn có khả năng truy xuất nguồn gốc.

Đối với phép hiệu chuẩn nhiệt kế hồng ngoại, nguồn nhiệt bức xạ và điều kiện đo cần được kiểm soát phù hợp để đảm bảo kết quả đáng tin cậy.

12. Quy trình hiệu chuẩn HIOKI FT3700-20 tại G-Tech

Bước 1: Tiếp nhận thiết bị

Ghi nhận:

• Hãng: HIOKI.
• Model: FT3700-20.
• Serial.
• Dải đo.
• Yêu cầu hiệu chuẩn.

Bước 2: Kiểm tra ngoại quan

Kiểm tra toàn bộ thiết bị và cửa sổ quang học.

Bước 3: Kiểm tra chức năng

Kiểm tra màn hình, cò đo, laser và các chức năng.

Bước 4: Cài đặt điều kiện đo

Thiết lập hệ số phát xạ và khoảng cách đo phù hợp.

Bước 5: Ổn định thiết bị

Đảm bảo thiết bị và hệ thống chuẩn đạt điều kiện ổn định.

Bước 6: Hiệu chuẩn nhiệt độ

Thực hiện phép đo tại các điểm nhiệt độ được lựa chọn.

Bước 7: Đo lặp lại

Thực hiện các phép đo lặp lại khi cần.

Bước 8: Xác định sai số

So sánh giá trị hiển thị với giá trị chuẩn.

Bước 9: Đánh giá kết quả

Đánh giá theo tiêu chí kỹ thuật hoặc yêu cầu của khách hàng.

Bước 10: Lập hồ sơ

Lập chứng chỉ/biên bản hiệu chuẩn.

Bước 11: Dán tem

Dán tem hiệu chuẩn lên thiết bị.

Bước 12: Bàn giao

Bàn giao thiết bị và hồ sơ cho khách hàng.

13. Khi nào cần hiệu chuẩn HIOKI FT3700-20?

Doanh nghiệp nên hiệu chuẩn:

• Theo chu kỳ quản lý thiết bị đo.
• Sau khi thiết bị bị rơi.
• Sau va đập.
• Sau sửa chữa.
• Khi kết quả đo bất thường.
• Khi thay đổi hoặc sửa chữa hệ thống quang học.
• Khi thiết bị sử dụng với tần suất cao.
• Trước các đợt đánh giá ISO.
• Khi khách hàng yêu cầu chứng chỉ hiệu chuẩn.

HIOKI công bố độ chính xác được đảm bảo trong 1 năm đối với FT3700-20.

14. Ứng dụng của HIOKI FT3700-20

Kiểm tra tủ điện: Đo nhiệt độ các điểm có nguy cơ phát nhiệt trong tủ điện.

Kiểm tra động cơ: Theo dõi nhiệt độ vỏ động cơ, ổ trục và các vị trí cần kiểm tra.

Bảo trì máy móc: Phát hiện các điểm nhiệt bất thường.

HVAC: Kiểm tra nhiệt độ tại các vị trí khó tiếp cận.

Nhà máy sản xuất: Kiểm tra nhiệt độ trên dây chuyền sản xuất.

Phòng QA/QC: Kiểm tra nhiệt độ phục vụ kiểm soát chất lượng.

15. Lưu ý khi sử dụng máy đo nhiệt độ hồng ngoại

Để kết quả đo chính xác hơn:

1. Giữ thấu kính hồng ngoại sạch.
2. Đảm bảo đúng khoảng cách đo.
3. Đảm bảo vùng đo nằm hoàn toàn trên vật cần đo.
4. Cài đặt hệ số phát xạ phù hợp.
5. Tránh đo qua kính hoặc các vật liệu có tính chất truyền bức xạ không phù hợp.
6. Hạn chế ảnh hưởng của nguồn nhiệt bên ngoài.
7. Để thiết bị ổn định trước khi đo khi cần thiết.
8. Kiểm tra pin định kỳ.
9. Không làm rơi hoặc va đập thiết bị.

16. Hồ sơ sau khi hiệu chuẩn

Sau khi hoàn thành dịch vụ, Công ty Cổ phần Điện tử G-Tech có thể cung cấp:

• Chứng chỉ hiệu chuẩn.
• Biên bản/kết quả hiệu chuẩn.
• Tem hiệu chuẩn.
• Thông tin nhận dạng thiết bị.
• Các điểm nhiệt độ hiệu chuẩn.
• Giá trị chuẩn.
• Giá trị chỉ thị.
• Sai số.
• Độ không đảm bảo đo theo phạm vi áp dụng.
• Kết luận hiệu chuẩn.
• Thông tin về chuẩn sử dụng.

HIỆU CHUẨN HIOKI FT3700-20 TẠI G-TECH

Công ty Cổ phần Điện tử G-Tech cung cấp dịch vụ hiệu chuẩn Máy đo nhiệt độ bằng hồng ngoại HIOKI FT3700-20, bao gồm:

• Kiểm tra ngoại quan.
• Kiểm tra chức năng.
• Kiểm tra hệ thống laser.
• Kiểm tra chức năng đo.
• Hiệu chuẩn nhiệt độ hồng ngoại.
• Kiểm tra độ lặp lại.
• Xác định sai số.
• Đánh giá kết quả.
• Cấp chứng chỉ/biên bản hiệu chuẩn.
• Dán tem hiệu chuẩn.

Nếu doanh nghiệp cần báo giá hiệu chuẩn HIOKI FT3700-20, vui lòng cung cấp model, số serial, hình ảnh thiết bị và các điểm nhiệt độ cần hiệu chuẩn để G-Tech tư vấn phạm vi phù hợp.
